[ 線性膨脹係數 ]

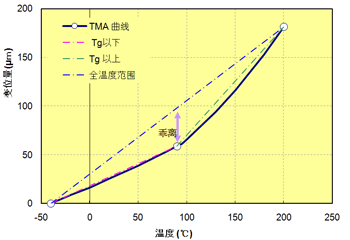

線性膨脹係數表徵的是成型品的初始尺寸與溫度升高1K時的熱膨脹所產生的變形量的比。線性膨脹係數可以通過TMA曲線（位移量）計算而得，TMA（熱力學分析）是在穩定的壓縮載荷下（恆定載荷），通過改變試驗片的溫度測得。見下圖。一般來說，線性膨脹係數是指在某一溫度範圍內的平均線性膨脹係數。如TMA曲線所示，假設在一個較寬的溫度範圍內，設定兩點間的比例關係（線性），當溫度超過了玻璃態轉移溫度時（90℃～95℃），PPS樹脂的線性膨脹係數增大。因此，材料的低溫側與高溫側的玻璃態轉移溫度的斜率的差值是很大的，例如非強化PPS在較寬的溫度範圍內，平均值的差值會隨著溫度的增加而增加。在這種情況下，可在玻璃態轉移溫度劃分兩個溫度範圍，這樣在兩個溫度範圍內得到的線性膨脹係數的乖離率就會變小。
強化系PPS的在流動方向與垂直方向上的線性膨脹係數是不同的，主要與所使用的強化材類型、含量和流動取向（各向異性）的影響有關。下表列出了各向異性相對較低的平板製品（80×80×3 mmt），從中間部位切出的試驗片（10 x 5 x 3 mm t）的線性膨脹係數。線性膨脹係數與強化材的含量有關，一般來說，交聯型PPS比線型PPS的線性膨脹係數要更低。A575W20B由於有無機礦物填充的效果，在玻璃態轉移溫度以上的高溫的條件下，其線性膨脹係數的變化很小。
| 物品 |
溫度範圍 （℃） |
單位 | 玻璃纖維 增強 | 玻璃+填料增強 | ||
|---|---|---|---|---|---|---|
| A504X90 | A604 | A310MX04 | A610MX03 | |||
| 機器方向（MD） |
-40 至 90 90 至 200 -40 至 200 |
×10 -5 /K |
2.1 2.8 2.4 |
2.0 2.8 2.4 |
1.5 2.1 1.8 |
1.6 2.2 1.9 |
| 橫向（TD） |
-40 至 90 90 至 200 -40 至 200 |
×10 -5 /K |
2.9 3.6 3.2 |
3.2 4.0 3.6 |
2.0 3.1 2.5 |
2.1 3.1 2.6 |
| 物品 |
溫度範圍 （℃） |
單位 | 彈性體改進 | 未加固 | |||
|---|---|---|---|---|---|---|---|
| A673M | A575W20 | A495MA2B | A900 | A670T05 | |||
| 機器方向（MD） |
-40 至 90 90 至 200 -40 至 200 |
×10 -5 /K |
2.1 2.2 2.2 |
1.8 2.0 1.9 |
1.9 2.2 2.1 |
4.6 10.9 7.7 |
5.1 11.0 8.0 |
| 橫向（TD） |
-40 至 90 90 至 200 -40 至 200 |
×10 -5 /K |
3.1 3.9 3.5 |
2.3 2.6 2.5 |
2.4 3.5 3.0 |
4.9 11.1 8.0 |
5.5 11.8 8.7 |
以上資料來自於原廠官網 www.plastics.toray
